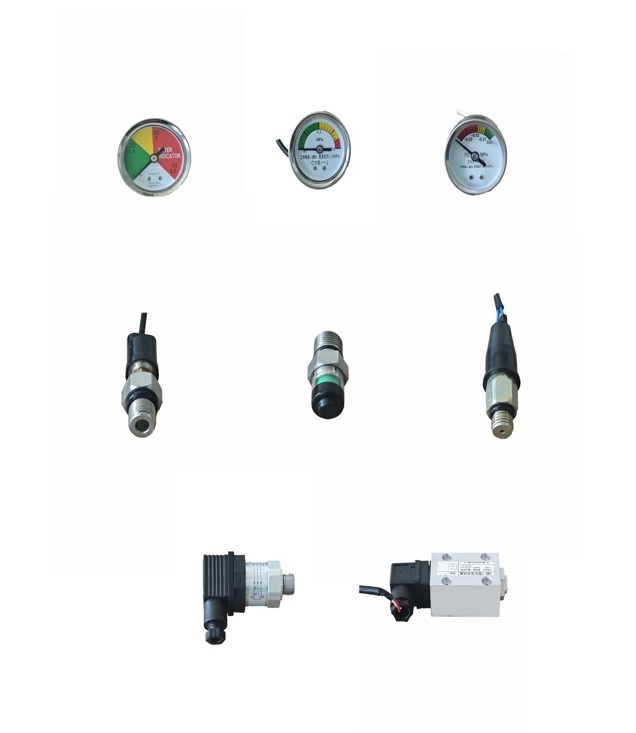

Датчик перепада давления типа CMS
Давление – передатчики типа CY – I, CY – II и CYB в основном поддерживаются фильтрами обратного масла, а также применяются для контроля давления в гидравлических системах и системах смазки жидких масел при нормальной подаче масла.
Описание
маркер
Фильтр блокирует передатчик загрязнителем

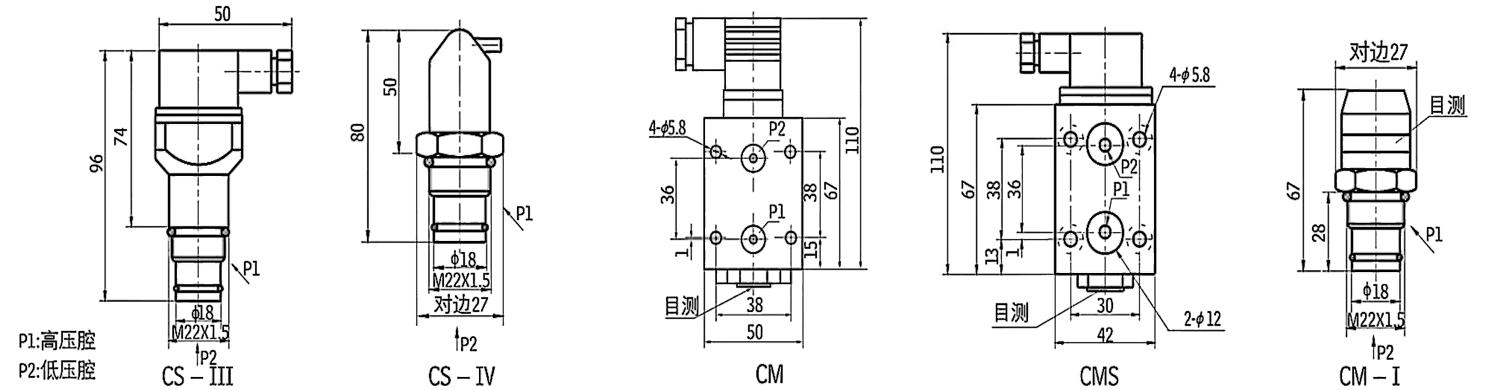

A) Дифференциалы давления типа CS, CMS и CM
Дифференциальные передатчики типа CS в основном используются для фильтров трубопроводов.Когда гидравлическая система работает, фильтр в фильтре постепенно блокируется загрязняющими веществами в системе перехвата, а давление на входе и выходе создает перепад давления (т. е. потеря давления фильтра).Когда разница давления увеличивается до заданного значения передатчика, передатчик автоматически посылает сигнал, указывая оператору системы, что фильтр должен быть очищен или заменен, чтобы обеспечить безопасную работу системы.
1.Передатчики типа CS, типа CS - IV защищают систему от блокировки фильтра в виде переключателя или отключают цепь управления, связанную с гидравлической системой, в форме переключателя.
Соединительная резьба передатчика перепада давления CS - II составляет M22X1.5.
Тип CM - передатчика имеет тот же размер соединения, что и CS - II и CS - V.
Дифференциальный передатчик типа CMS применяется в тех же условиях, что и тип CM, с визуальными индикаторами.
2.Тип CM - I представляет собой видимый передатчик перепада давления, красная кнопка в верхней части передатчика выделяет движение передатчика и вызывает тревогу. После очистки или замены фильтра передатчик должен быть вручную Красная кнопка индикатора сбрасывается, а соединительная резьба передатчика - M22X1.5.

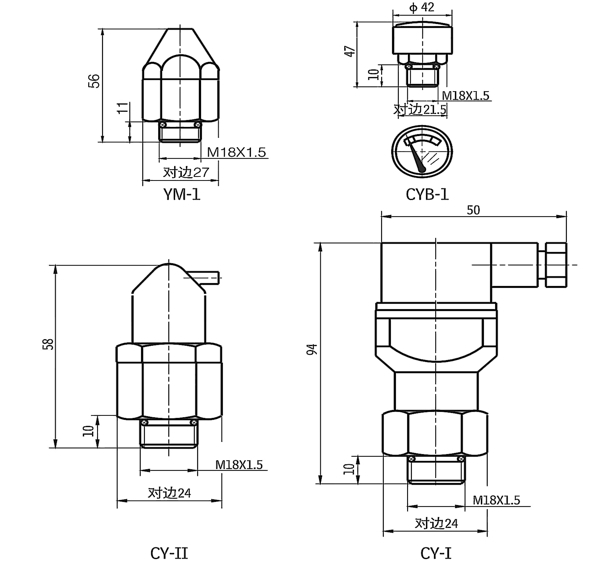

(B)Давление CY, YM и CYB
Давление - передатчики типа CY - I, CY - II и CYB в основном поддерживаются фильтрами обратного масла, а также применяются для контроля давления в гидравлических системах и системах смазки жидких масел при нормальной подаче масла.
1.Давление передатчика типа CY обычно устанавливается в полости входа фильтра обратного масла.Когда гидравлическая система работает, загрязняющие вещества в масляной жидкости постоянно перехватываются фильтром в цикле возврата масла, так что давление на входном отверстии фильтра постепенно увеличивается, когда давление увеличивается до заданного значения передатчика, действие передатчика.Включите сигнализацию индикатора или зуммера в виде переключателя, указывающего, что люди должны своевременно очистить или заменить фильтр или отключить цепь управления, связанную с гидравлической системой, в форме переключателя, чтобы обеспечить нормальную работу гидравлической системы.Соединительная резьба передатчика с фильтром составляет M18×1.5.
2.YM - I представляет собой визуализированный передатчик давления, сигнализирующий, когда индикаторный стержень верхней части передатчика выходит из красного кольца, после очистки или замены фильтра индикатор автоматически сбрасывается, соединительная резьба передатчика M18x1.5.
3.CYB - I представляет собой манометрический передатчик, при постоянном возврате давления масла до 0,35 МПа указатель входит в красную зону, чтобы указать, что фильтр должен быть очищен или заменен, а также может включать индикатор или сигнализацию зуммера в виде переключателя.
Примечание: Он не может использоваться в комплекте с компьютером.

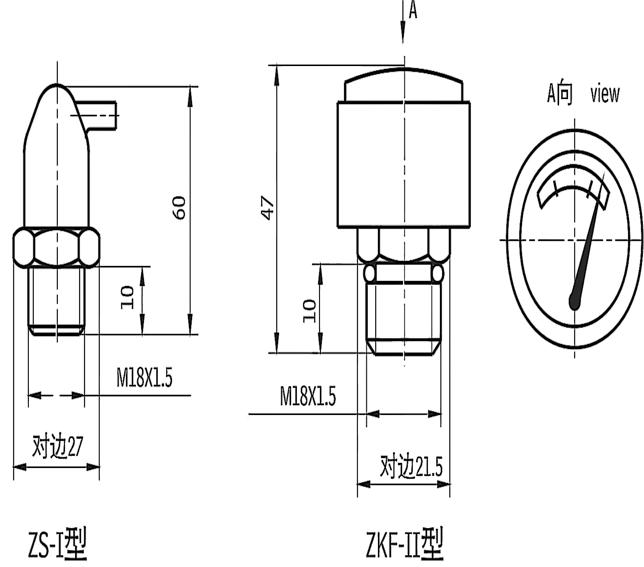

(C) Вакуумные передатчики давления типа ZS и ZKF - II
Вакуумный передатчик давления ZS - I поставляется в комплекте с фильтром всасывания для защиты насоса.Во время работы гидравлической системы фильтр всасывания масла создает вакуум в масляном насосе из - за засорения загрязняющими веществами. Когда вакуум достигает заданного значения передатчика, передатчик действует и включает сигнализацию индикатора или зуммера в виде переключателя, указывая оператору своевременно очистить или заменить фильтр или отключить цепь управления гидравлической системой при оповещении, чтобы обеспечить безопасность работы насоса: соединительная резьба передатчика с фильтром составляет M18x1.5.
Манометрический передатчик ZKF - II может непосредственно отображать значение вакуума, а когда вакуум достигает 0018 МПа, он также может быть включен в виде индикатора или сигнализации зуммера.
Примечание: ZKF - II не совместим с компьютером.

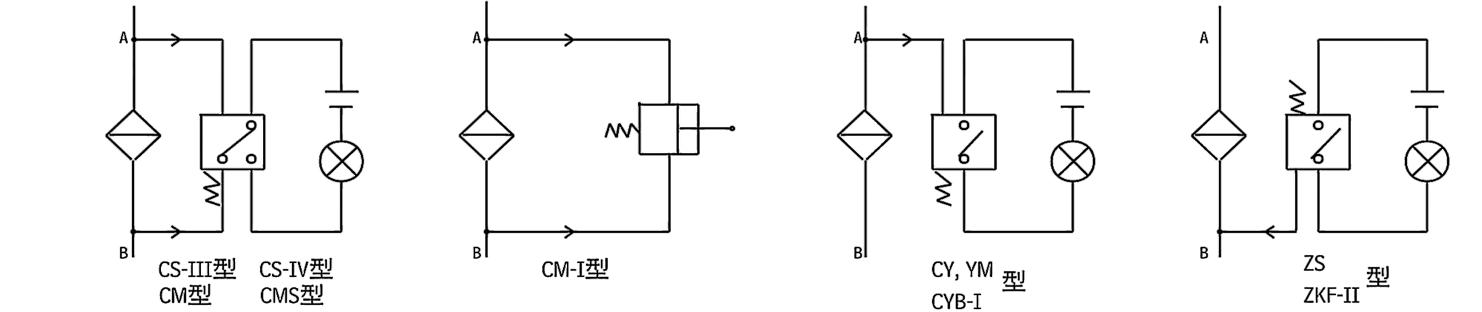

(D) Принципиальная схема передатчика

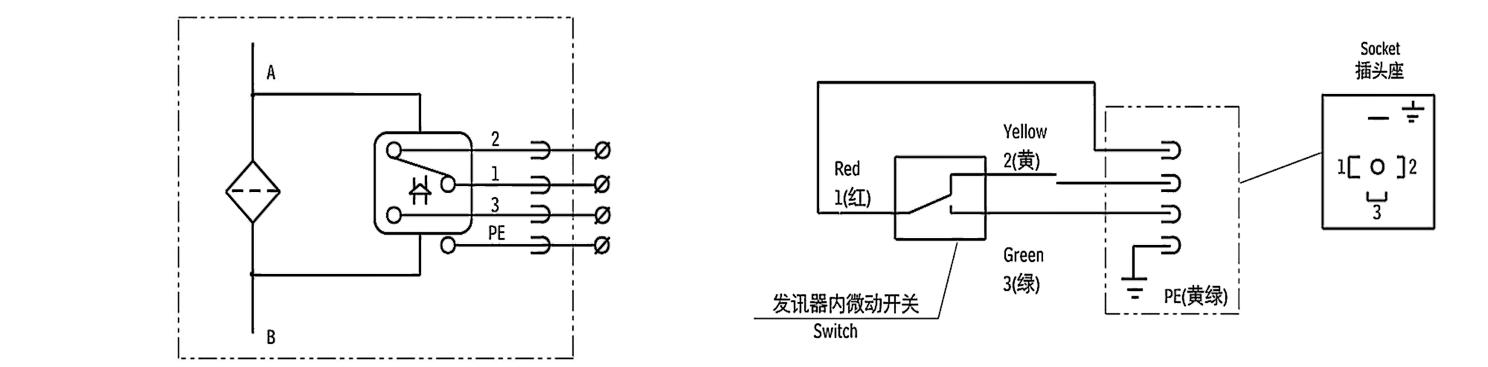

(E) Описание подключения передатчика перепада давления

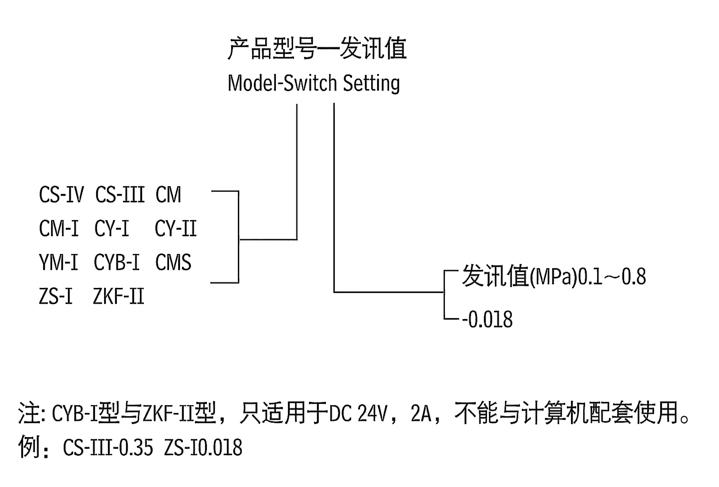

(F) Описание заказа на продукцию
(G) Основные технические параметры передатчика
| Тип | Рабочее давление
(MPa) |
Отправить значение
(MPa) |
Рабочая температура
(℃) |
мощность передатчика |
| CM-I
CS-III CS-IV CM CMS |
32 |
0.1+0.05
0.2+0.05 0.35+0.05 0.5+0.05 0.6+0.05 0.8+0.05 |
-20～+80 |
≤220V 0.25A |
| CY-I
CY-II YM-I |
1.6 |
|||
| CYB-I | 0.35+0.05 | DC 24V 2A | ||
| ZS-I
ZKF-Ⅱ |
-0.1 | -0.01～0.018 | ≤220V | |
| 0.018 | DC 24V 2A |
Приложение: GB / Tl4039 - 2002 Сопоставление уровней загрязнения с NAS 1638
| GB/T14039-2002 (IS04406：1999) | NAS 1638 | Количество частиц более 10 мкм на мл жидкости |
| 28/26/23 | 12
11
10
9
8
7
6
5
4
3
2
1
0
00
|
140000 |
| 27/25/23 | 85000 | |
| 25/23/20 | 14000 | |
| 23/21/18 | 4600 | |
| 22/20/18 | 2400 | |
| 22/20/17 | 2300 | |
| 21/20/16 | 1400 | |
| 21/19/16 | 1200 | |
| 20/18/15 | 580 | |
| 19/17/14 | 280 | |
| 17/16/13 | 140 | |
| 17/15/12 | 70 | |
| 16/14/12 | 40 | |
| 16/14/11 | 35 | |
| 15/13/10 | 14 | |
| 14/12/9 | 9 | |
| 13/11/8 | 5 | |
| 12/11/7 | 3 | |
| 12/10/7 | 2.3 | |
| 11/10/6 | 1.4 | |
| 11/9/6 | 1.2 | |
| 10/8/5 | 0.6 | |
| 9/7/4 | 0.3 | |
| 8/6/3 | 0.14 |
В GB / T14039 - 2002
Первый код определяется количеством частиц, составляющих ≥ 4 мкм (c);Второй код определяется количеством частиц, составляющих ≥ 6 мкм (c);Третий код определяется по количеству частиц ≥14 мкм (c);
GB/T14039-2002
| Количество частиц на миллилитр | Код
|
Количество частиц на миллилитр | Код
|
||
| Больше чем | Меньше чем равно | Больше чем | Меньше чем равно | ||
| 2500000 | >28 | 80 | 160 | 14 | |
| 1300000 | 2500000 | 2 8 | 4 0 | 80 | 13 |
| 64 0000 | 1300000 | 2 7 | 2 0 | 40 | 12 |
| 320000 | 640000 | 2 6 | 10 | 20 | ll |
| 160000 | 3 20 0 0 0 | 2 5 | 5 | 10 | 10 |
| 800 0 0 | 160000 | 2 4 | 2.5 | 5 | 9 |
| 40000 | 8 0 00 0 | 2 3 | 1.3 | 2.5 | 8 |
| 20000 | 4 0 00 0 | 22 | 0.64 | 1.3 | 7 |
| 10000 | 2 0 0 00 | 21 | 0.32 | 0.64 | 6 |
| 500 0 | 100 00 | 2 0 | 0.16 | 0.32 | 5 |
| 2 5 0 0 | 500 0 | 19 | 0.08 | 0.16 | 4 |
| 1300 | 25 0 0 | 18 | 0.04 | 0.08 | 3 |
| 64 0 | 1300 | 17 | 0.02 | 0.04 | 2 |
| 32 0 | 64 0 | 16 | 0.01 | 0.02 | 1 |
| 160 | 3 2 0 | 15 | 0.00 | 0.01 | 0 |
