Двухствольный миниатюрный масляный фильтр с прямым возвратом серии SRFA
Данный фильтр состоит из двух отдельных фильтрующих модулей, переключающего клапана, перепускного клапана, сигнализатора и диффузора. Устанавливается на крышке масляного бака и позволяет заменять фильтрующие элементы без остановки системы, что делает его идеальным для непрерывно работающих гидравлических систем, требующих тонкой очистки возвратного масла.
Описание
маркер
Двухствольный миниатюрный масляный фильтр с прямым возвратом серии SRFA
(A) Введение

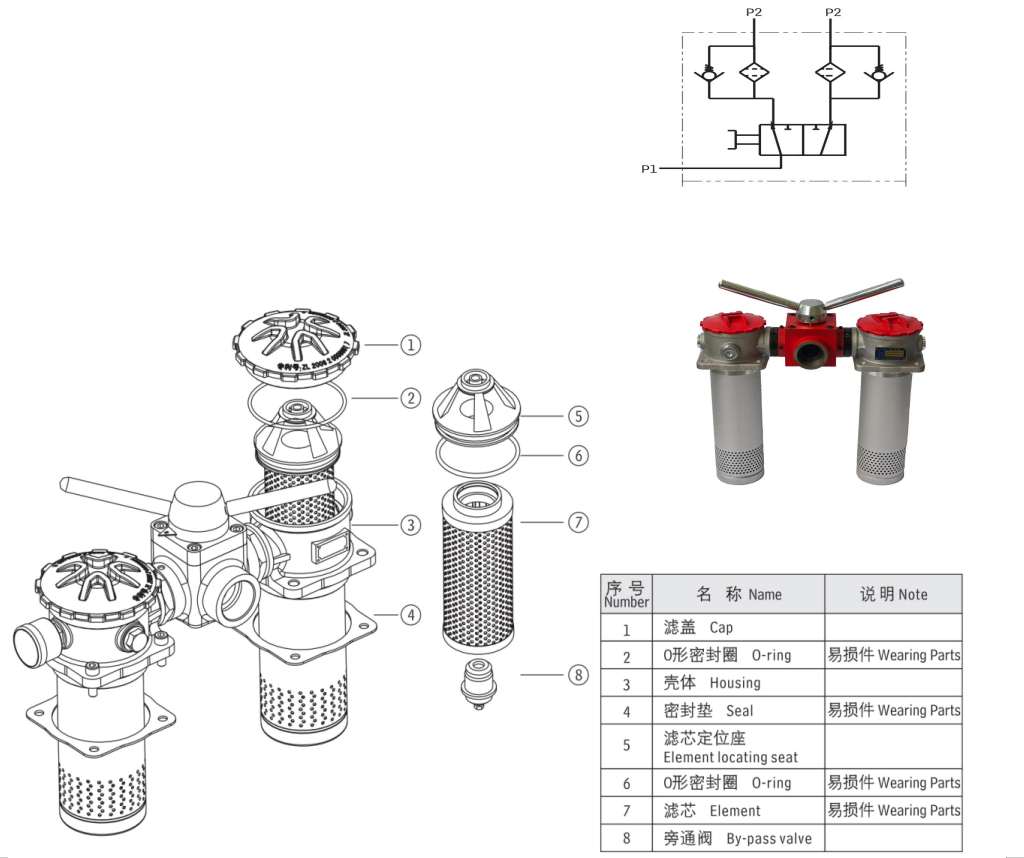

Данный фильтр состоит из двух отдельных фильтрующих модулей, переключающего клапана, перепускного клапана, сигнализатора и диффузора. Устанавливается на крышке масляного бака и позволяет заменять фильтрующие элементы без остановки системы, что делает его идеальным для непрерывно работающих гидравлических систем, требующих тонкой очистки возвратного масла. Эффективно удаляет металлическую пыль от износа компонентов и резиновые включения от уплотнений, поддерживая чистоту масла, возвращаемого в бак для повторного использования.
При засорении одного фильтрующего элемента и достижении перепада давления 0,35 МПа срабатывает сигнализатор. Поворот переключающего клапана активирует резервный фильтр, позволяя заменить загрязненный элемент.
Если перепад давления достигает 0,4 МПа (при невозможности своевременной замены), автоматически открывается перепускной клапан, защищая систему, однако рекомендуется как можно скорее произвести замену.
Конструкция с прямым возвратом масла обеспечивает удобство обслуживания: замена фильтрующих элементов или долив масла осуществляется простым откручиванием крышки. Каждый фильтрующий узел имеет два резьбовых отверстия М18×1,5 для установки сигнализатора.
Диффузор в нижней части корпуса обеспечивает плавный возврат масла в бак, минимизируя образование пузырьков воздуха, снижая его повторное попадание и уменьшая турбулентность осевших загрязнений.
Фильтрующий элемент изготовлен из нового фильтрующего материала на основе химического волокна, который обладает такими преимуществами, как высокая точность фильтрации, большая пропускная способность по маслу, малая начальная потеря давления и большая грязеемкость. Точность фильтрации калибруется с абсолютной точностью фильтрации, коэффициент фильтрации β3, 5, 10, 20 ≥ 200, эффективность фильтрации n ≥ 99,5%, что соответствует стандартам ISO.

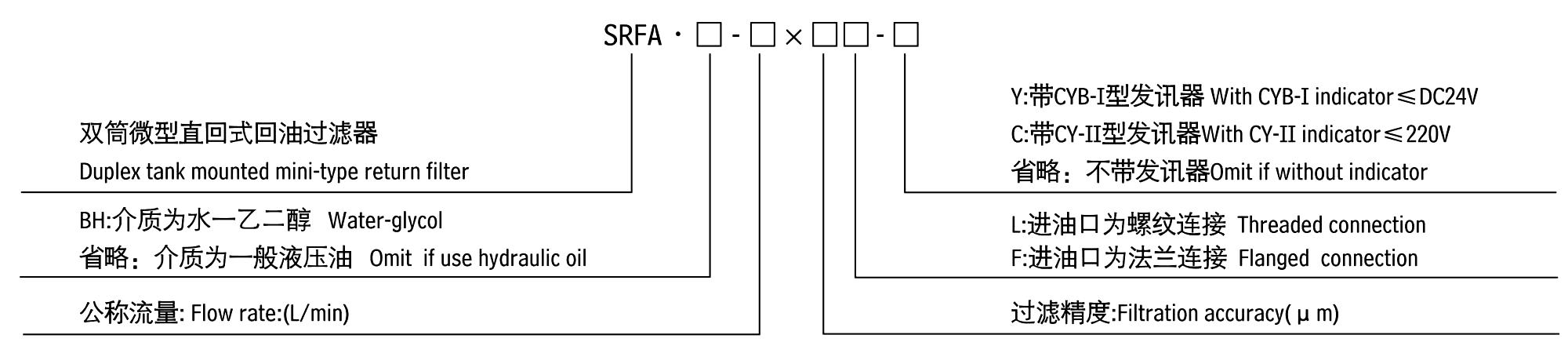

(B) КОД МОДЕЛИ
(C) Технические параметры
| Модель №
|
Номинальный расход (л/мин) | Точность фильтрации (мкм) | Диам.
(mm) |
Номинальное давление
(MPa) |
Потеря давления
(MPa) |
Индикатор | Вес
(Kg) |
Подключение Подключение | Тип картриджа
|
||
| Начать | Максимальное + | (V) | (A) | ||||||||
| SRFA-25X*L-C Y | 25 | 1
3 5 10 20 30 |
20 |
1.6 |
≤0.08 |
0.35 |
12 24 36 220 |
2.5 2 1.5 0.25 |
Резьба
|
SFAX-25×* | |
| SRFA-40X*L-C Y | 40 | 20 | SFAX-40×* | ||||||||
| SRFA-63X*L-C Y | 63 | 32 | SFAX-63×* | ||||||||
| SRFA-100X*L-C Y | 100 | 32 | SFAX-100×* | ||||||||
| SRFA-160X*L-C Y | 160 | 50 |
Фланец
|
SFAX-160×* | |||||||
| SRFA-250X*L-C Y | 250 | 50 | SFAX-250×* | ||||||||
| SRFA-400*L-C Y | 400 | 65 | SFAX-400×* | ||||||||
| SRFA-630*L-C Y | 630 | 90 | SFAX-630×* | ||||||||
| SRFA-800X*L-C Y | 800 | 90 | SFAX-800×* | ||||||||
| SRFA-1000X*L-C Y | 1000 | 90 | SFAX-1000×* | ||||||||
Примечание: * - точность фильтрации.Если используемая среда - вода и этиленгликоль, рабочее давление - 16 МПа, номинальный расход - 63 л/мин, точность фильтрации - 10 мкм, и в комплект входит датчик CYB-I, модель фильтра - SRFA-BH-63×10L-Y, а модель картриджа - SFAX-BH-63×10L-Y.Модель фильтра - SRFA-BH-63×10L-Y, модель картриджа - SFAX-BH-63×10.

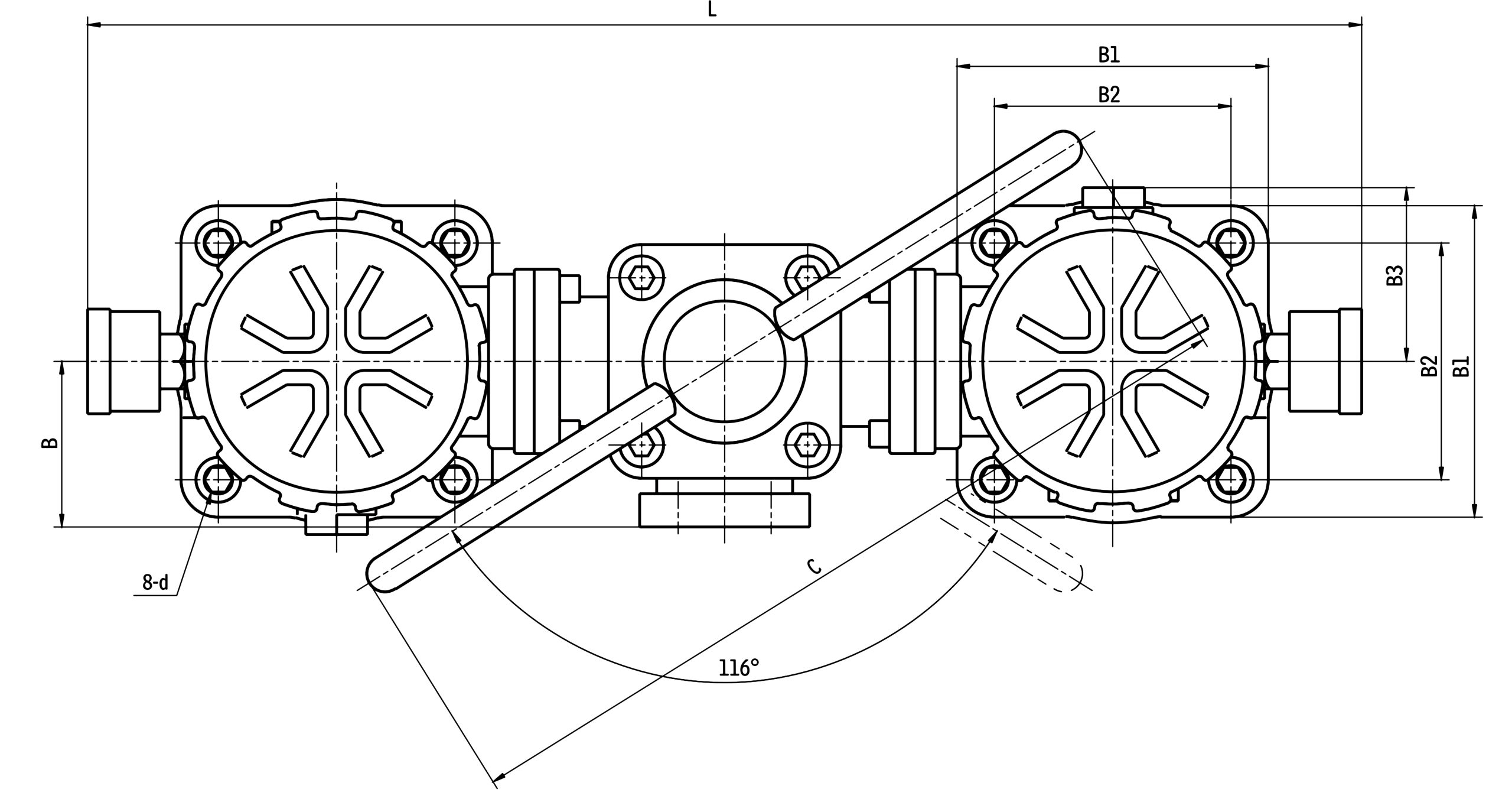

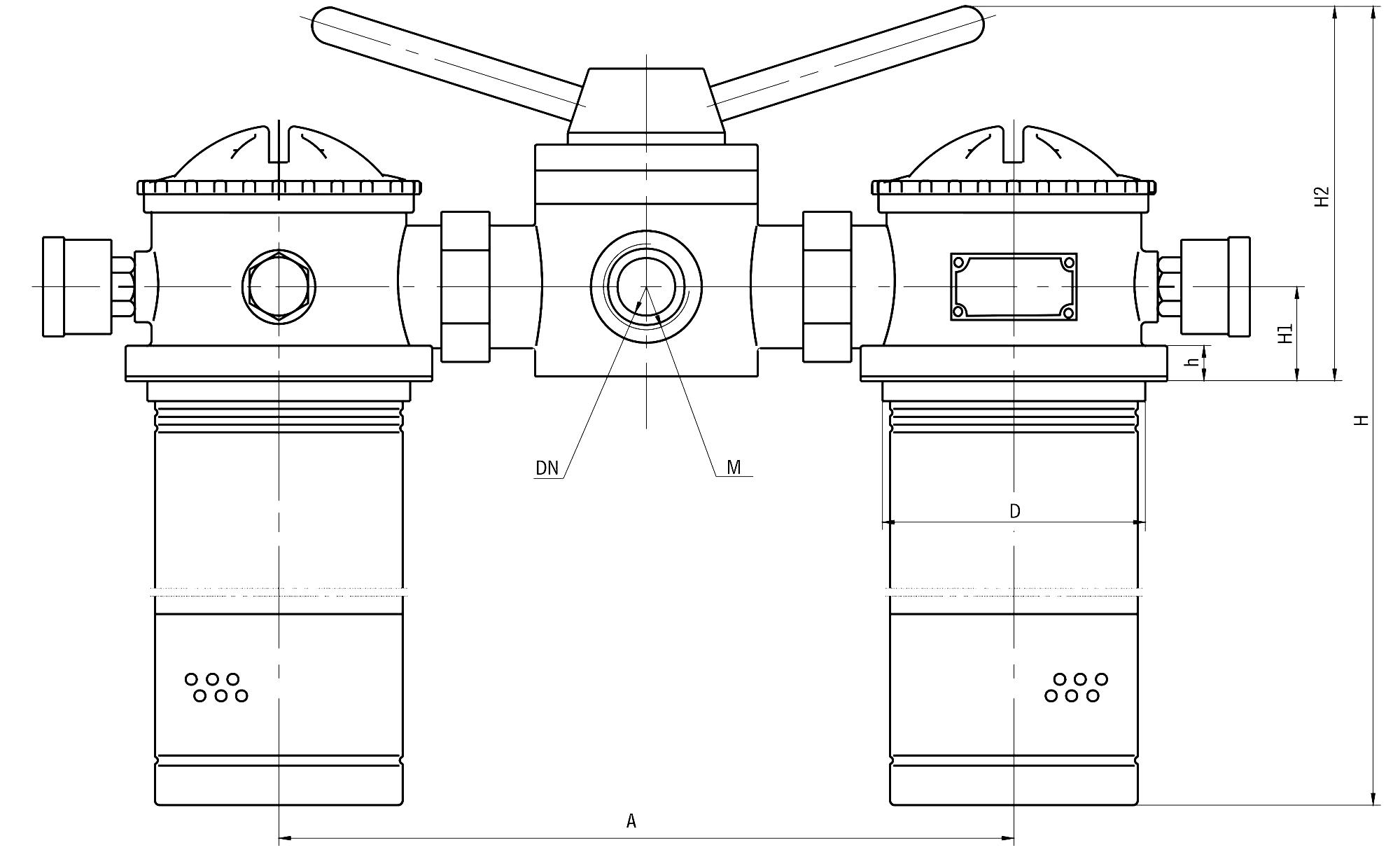

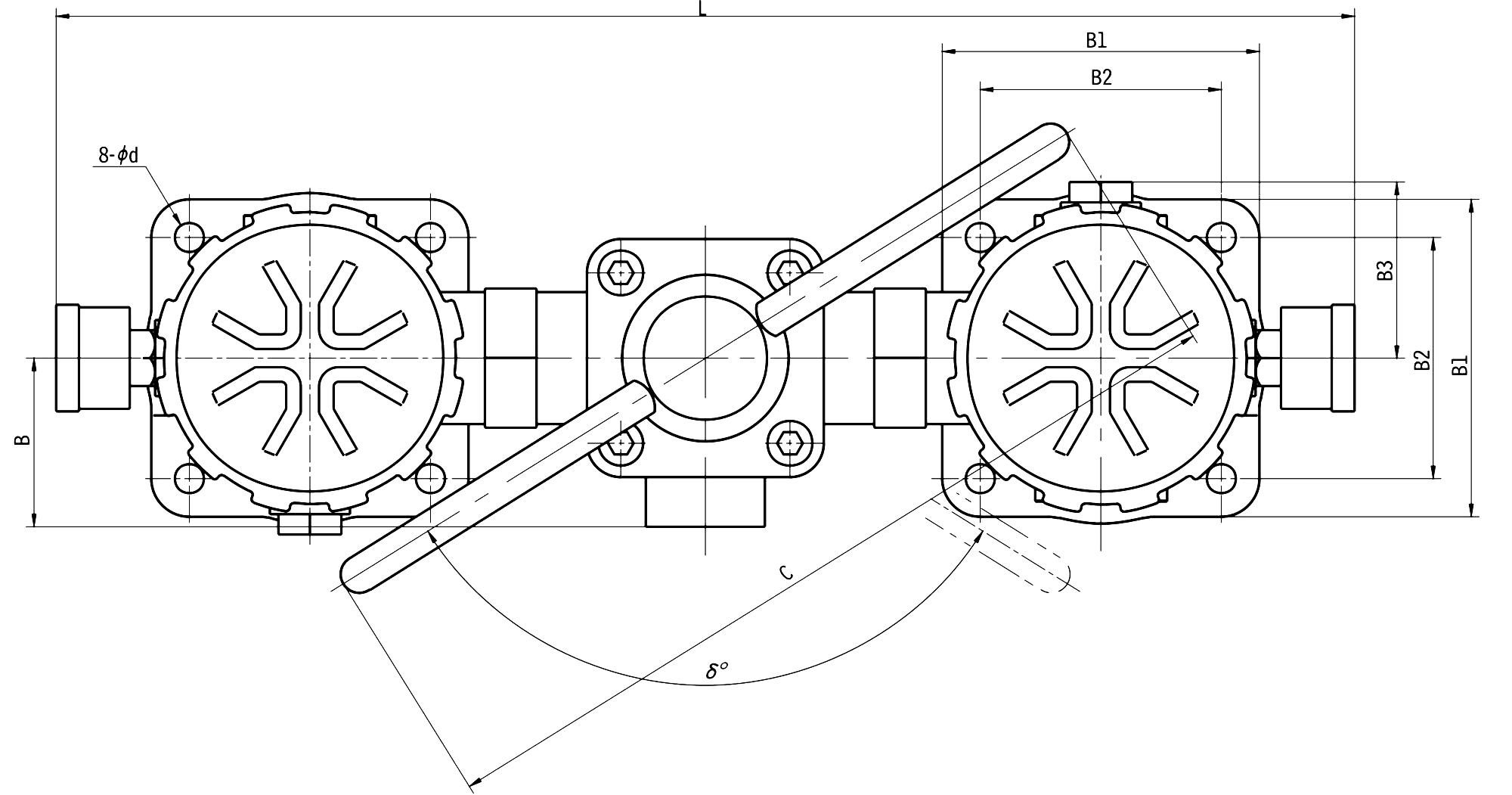

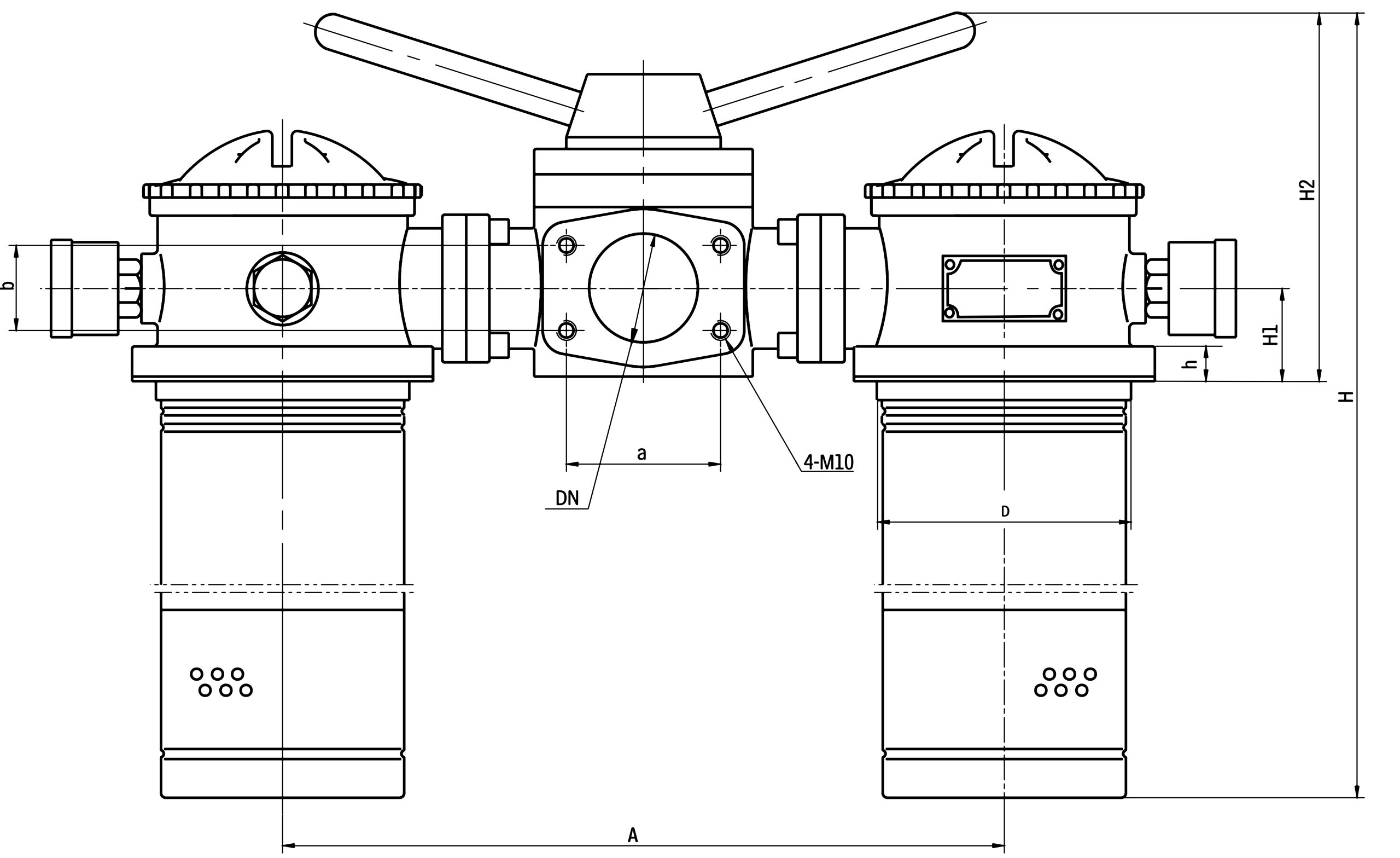

(D) МОНТАЖНЫЙ РАЗМЕР
| Модель
|
DN | M | H1 | B | Bl | B2 | B3 | d | A | D | L | H | H2 | C | h | δ |
| SRFA-25X*L-C Y | 20 | M27×2 | 25 | 53 | 90 | 70 | 53 | 9 | 224 | 75 | 388 | 249 | 122 | 265 | 10 | 135 |
| SRFA-40X*L-C Y | 280 | |||||||||||||||
| SRFA-63X*L-C Y | 32 | M42×2 | 33 | 60 | 110 | 85 | 61 | 9 | 250 | 95 | 430 | 288 | 138 | 275 | 12 | 124 |
| SRFA-100X*L-C Y | 348 |
| Модель | DN | a | b | H1 | B | Bl | B2 | B3 | d | A | D | L | H | H2 | C | h | Q |
| SRFA-160X*L-C Y | 50 | 70 | 40 | 40 | 81 | 125 | 95 | 67 | Φ13 | 320 | 110 | 566 | 482 | 160 | 350 | 15 | 60 |
| SRFA-250X*L-C Y | 582 | ||||||||||||||||
| SRFA-400*L-C Y | 65 | 90 | 50 | 55 | 90 | 140 | 110 | 76 | Φ13 | 370 | 130 | 580 | 664 | 197 | 400 | 15 | 73 |
| SRFA-630*L-C Y |
90 |
120 |
70 |
70 |
115 |
170 |
140 |
93 |
Φ13 |
450 |
160 |
694 |
743 |
248 |
545 |
18 |
102 |
| SRFA-800X*L-C Y | 853 | ||||||||||||||||
| SRFA-1000X*L-C Y | 1033 |
Примечание: Фланец для впуска масла, уплотнения и другие фитинги, необходимые для данного изделия, поставляются вместе с ним, и пользователю необходимо подготовить трубу OD ΦQ для сварки.
