Масляный всасывающий фильтр серии TFA
Данный фильтр предназначен исключительно для установки в верхней части масляного бака, при этом всасывающий патрубок должен быть погружен ниже уровня рабочей жидкости. По остальным техническим параметрам идентичен серии TF, но не оснащен клапаном автоматического уплотнения.
Описание
маркер
Масляный всасывающий фильтр серии TFA
(I) Введение
Данный фильтр предназначен исключительно для установки в верхней части масляного бака, при этом всасывающий патрубок должен быть погружен ниже уровня рабочей жидкости. По остальным техническим параметрам идентичен серии TF, но не оснащен клапаном автоматического уплотнения.
(II) Описание модели КОД МОДЕЛИ

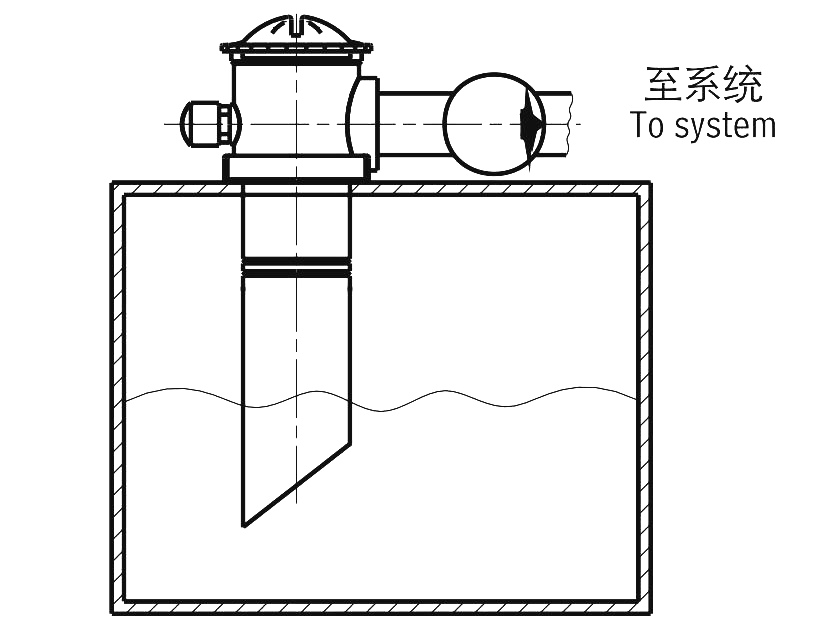

(C) Схема монтажа
(D) Технические параметры ТЕХНИЧЕСКИЕ ДАННЫЕ
То же, что и в серии TF, тот же тип картриджа
(E) МОНТАЖНЫЙ РАЗМЕР

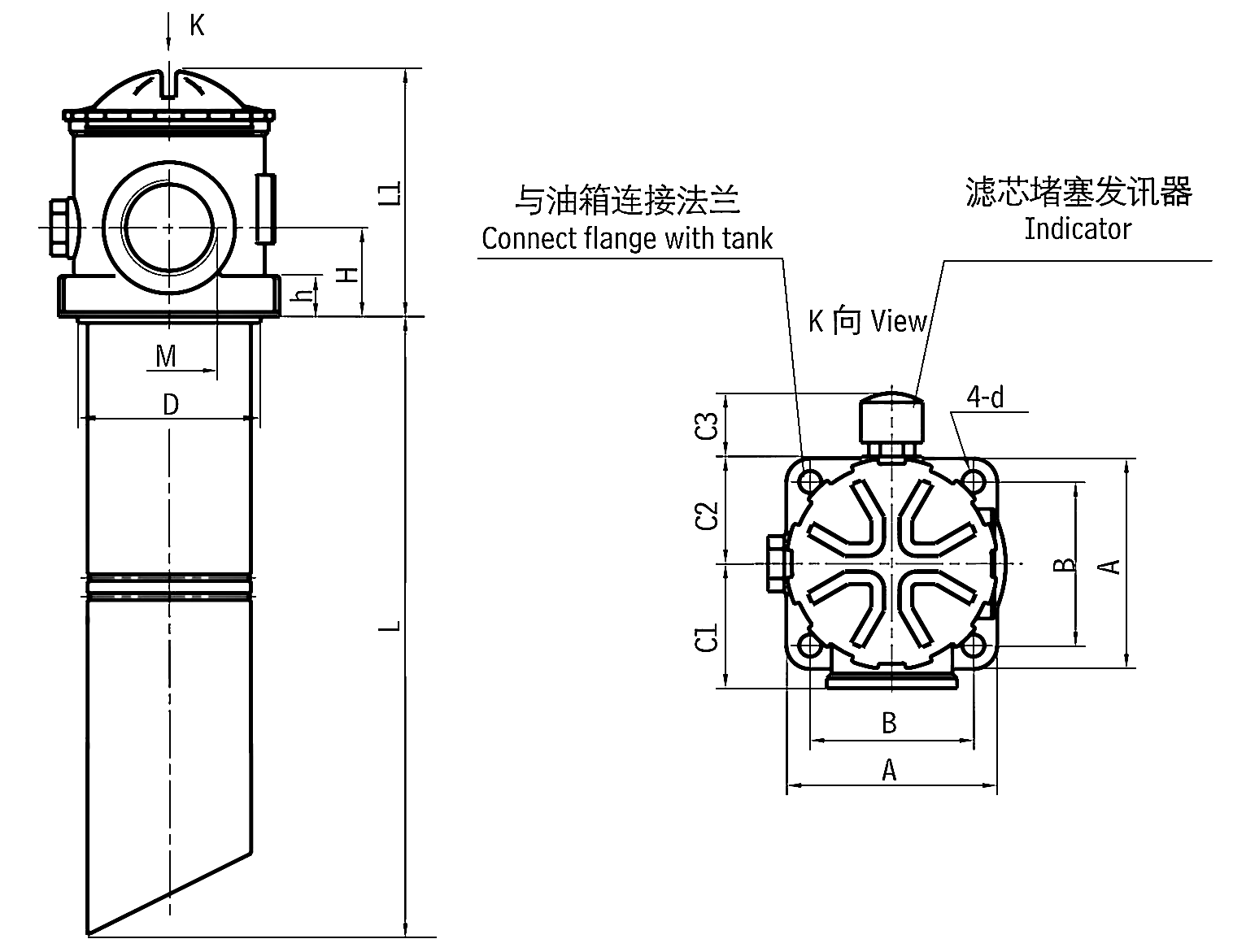

1、Трубопроводный тип (выходное резьбовое соединение) Резьбовое соединение

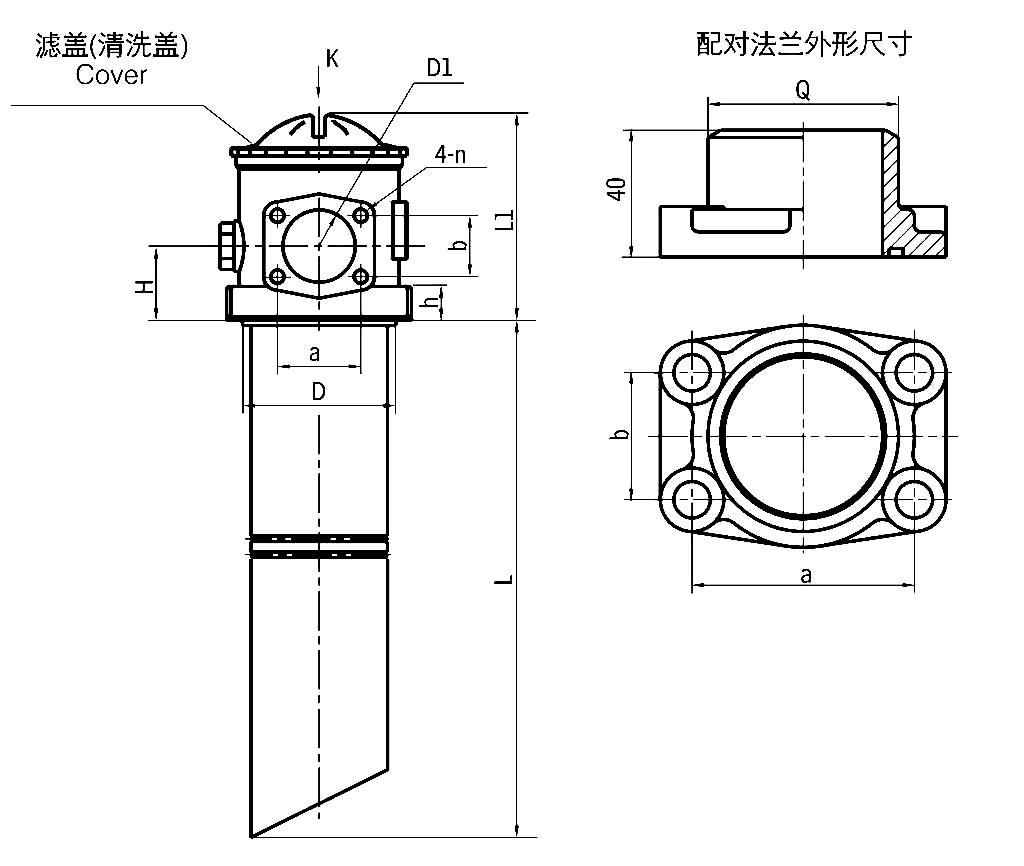

2、Фланцевый тип (выходное фланцевое соединение) Фланцевое соединение
Таблица 1：TFA-25～160Резьбовое соединение
| Модель | Размер (мм) | ||||||||||||
| L1 | L2 | L3 | H | M | D | A | B | C1 | A C2 | C3 | h | d | |
| TF-25×*L- C Y | 93 | 78 | 250 | 25 | M22×1.5 | Φ62 | 80 | 60 | 45 | 42 | 42 | 9.5 | Φ9 |
| TF-40× *L- C Y | 110 | M27×2 | |||||||||||
| TF-63× *L- C Y | 138 | 98 | 350 | 33 | M33×2 | Φ75 | 90 | 70.7 | 54 | 47 | 10 | ||
| TF-100× *L- C Y | 188 | M42×2 | |||||||||||
| TF-160× *L-C Y | 200 | 119 | 400 | 42 | M48×2 | Φ91 | 105 | 81.3 | 62 | 53.5 | 12 | Φ11 | |
Таблица 2: Размеры фланцевого соединения TFA-25~800 Таблица 2: Размеры фланцевого соединения TFA-25-800
| Модель | Размер (мм) | ||||||||||||||||
| L1 | L2 | L3 | H | D1 | D | a | b | n | A | B | C1 | C2 | C3 | h | d | Q | |
| TF-250×* F- C Y | 270 | 119 | 400 | 42 | Φ50 | Φ91 | 70 | 40 | M10 | 105 | 81.3 | 72.5 | 53.5 | 42 | 12 | Φ11 | Φ60 |
| TF-400×* F- C Y | 275 | 141 | 450 | 50 | Φ65 | Φ110 | 90 | 50 | 125 | 95.5 | 82.5 | 61 | 15 | Φ73 | |||
| TF-630× * F-C Y | 325 | 184 | 500 | 65 | Φ90 | Φ140 | 120 | 70 | 160 | 130 | 100 | 81 | 15.5 | Φ102 | |||
| TF-800× * F-C Y | 385 | ||||||||||||||||
Примечание: Этот продукт требует выходной фланец, монтажные болты и уплотнительные шайбы и другие аксессуары поставляются с продуктом, пользователю необходимо только подготовить Q трубы сварные на.Передатчик
Порт подключения - M18 x 1,5. Для тех, кто не нуждается в передатчике, имеются штекеры для проводов.
