Фильтр высокого давления PBF
Форма конструкции изделия: трубный тип, пластинчатая установка.Установка: T-тип.Направление потока: по одной горизонтальной линии, от одной стороны входа до другой стороны выхода
Описание
маркер

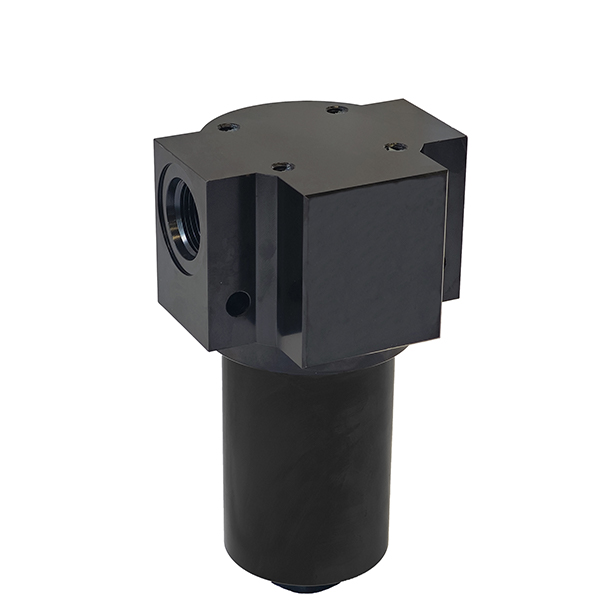

Фильтр высокого давления PBF
(A) Параметры работы СПЕЦИФИКАЦИИ
Форма конструкции изделия: трубный тип, пластинчатая установка
Установка: T-тип
Направление потока: по одной горизонтальной линии, от одной стороны входа до другой стороны выхода
Рабочее давление: 210 бар макс.
Рабочая температура: -30℃ ~ +110℃
Интерфейс: резьба BSPP/M
Материал уплотнения: Buna-N/фторэластомер Фильтрующий материал
Стекловолокно: 2, 5, 10, 20 мкм
Фильтровальная бумага: 10, 25 мкм
Металлическая сетка: 40 мкм
Давление разрыва картриджа: 20 бар
Дифференциальное давление открытия перепускного клапана: 6 бар Другие настройки по запросу
Дифференциальное давление преобразователя: 5 бар, визуальное/электрическое Другие дифференциальные давления по запросу
Материал корпуса: экструдированный алюминий
Совместимость с рабочей средой
Подходит для минерального масла, синтетического масла
Другие среды, пожалуйста, проконсультируйтесь с техническим отделом компании

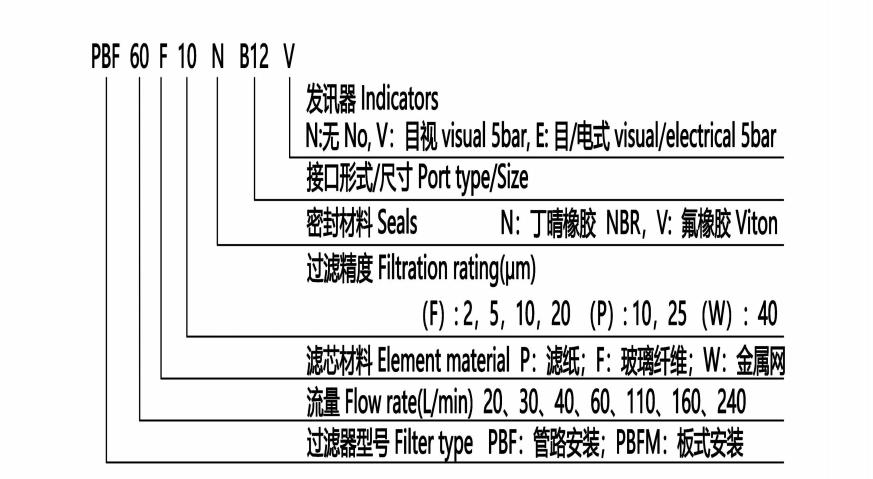

(B) Описание модели КОД МОДЕЛИ
(C) Технические параметры

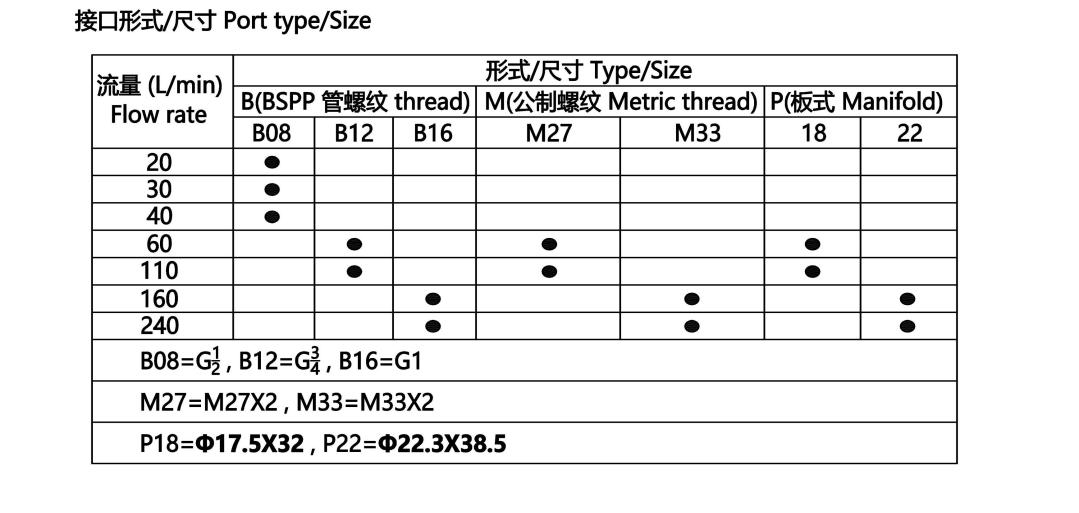

| Фильтр | Порты | '9t опция Фильтрующий элемент | Расход (л/мин) | Вес (кг) |
| PBF 0020 |
G1/2 |
PBE 0020 | 20 | 1.1 |
| PBF 0030 | PBE 0030 | 30 | 1.3 | |
| PBF 0040 | PBE 0040 | 40 | 2.0 | |
| PBF 0060 | G3/4,M27x2 | PBE 0060 | 60 | 1.6 |
| PBF0110 | PBE 0110 | 110 | 2.1 | |
| PBF 0160 | G1, M33x2 | PBE 0160 | 160 | 2.9 |
| PBF 0240 | PBE 0240 | 240 | 3.9 | |
| PBFM0060 | 17.5x32 | PBE 0060 | 60 | 2.4 |
| PBFM0110 | PBE 0110 | 110 | 2.9 | |
| PBFM0160 | 22.3x38.5 | PBE 0160 | 160 | 3.5 |
| PBFM0240 | PBE 0240 | 240 | 4.5 |

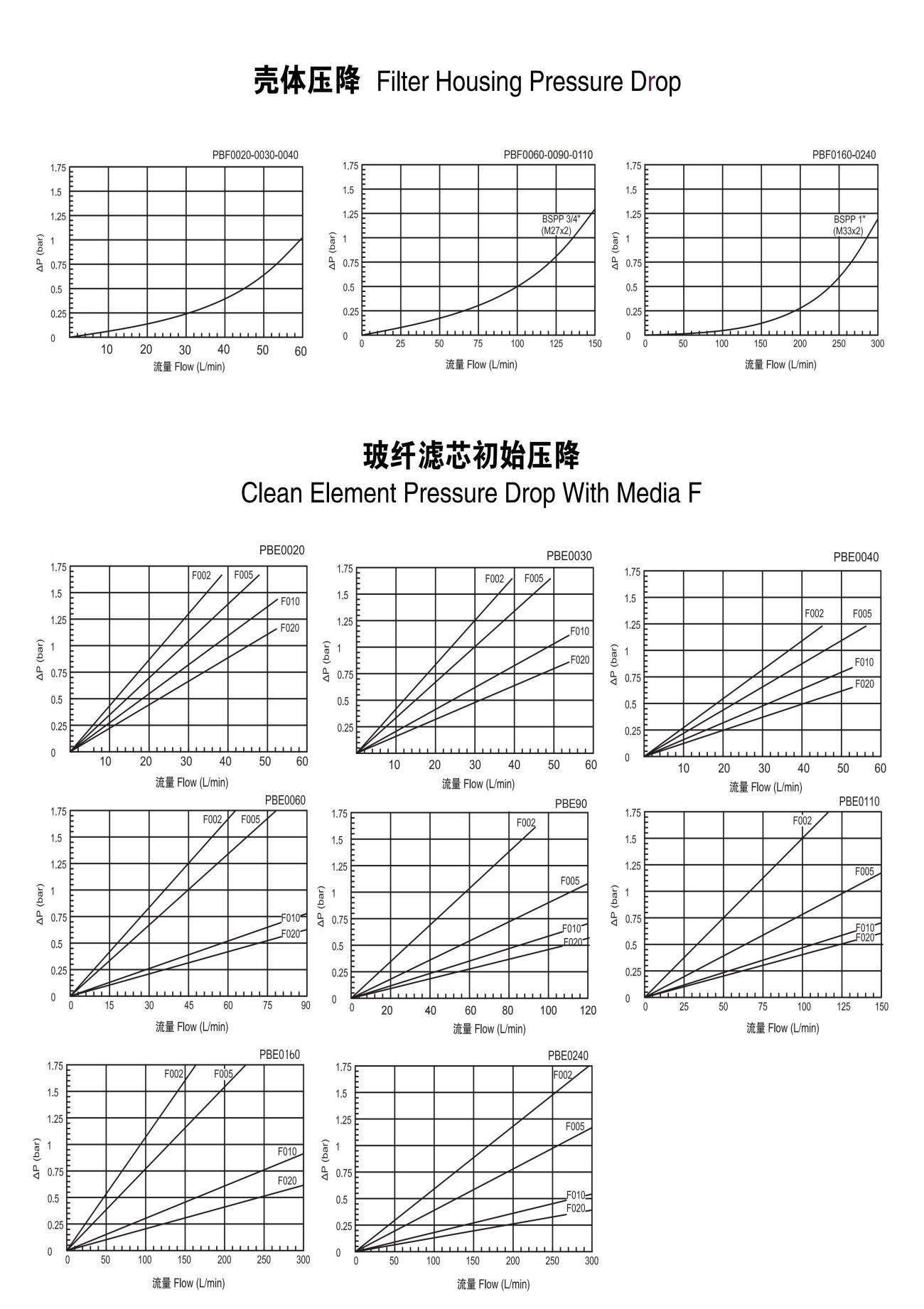

(D) Кривые падения давления
Перепад давления фильтра - это перепад давления на корпусе плюс перепад давления на очищающем картридже.Рекомендуется, чтобы начальный перепад давления фильтра высокого давления не превышал 1,2 бар.
Если вязкость используемой рабочей среды не 32 сСт, фактическое падение давления рассчитывается следующим образом:
△p = (△p32 × вязкость рабочей среды) / 32cSt.
Данные по перепаду давления фильтра основаны на силовой вязкости рабочей среды 32cSt, плотность 0,87 для получения.

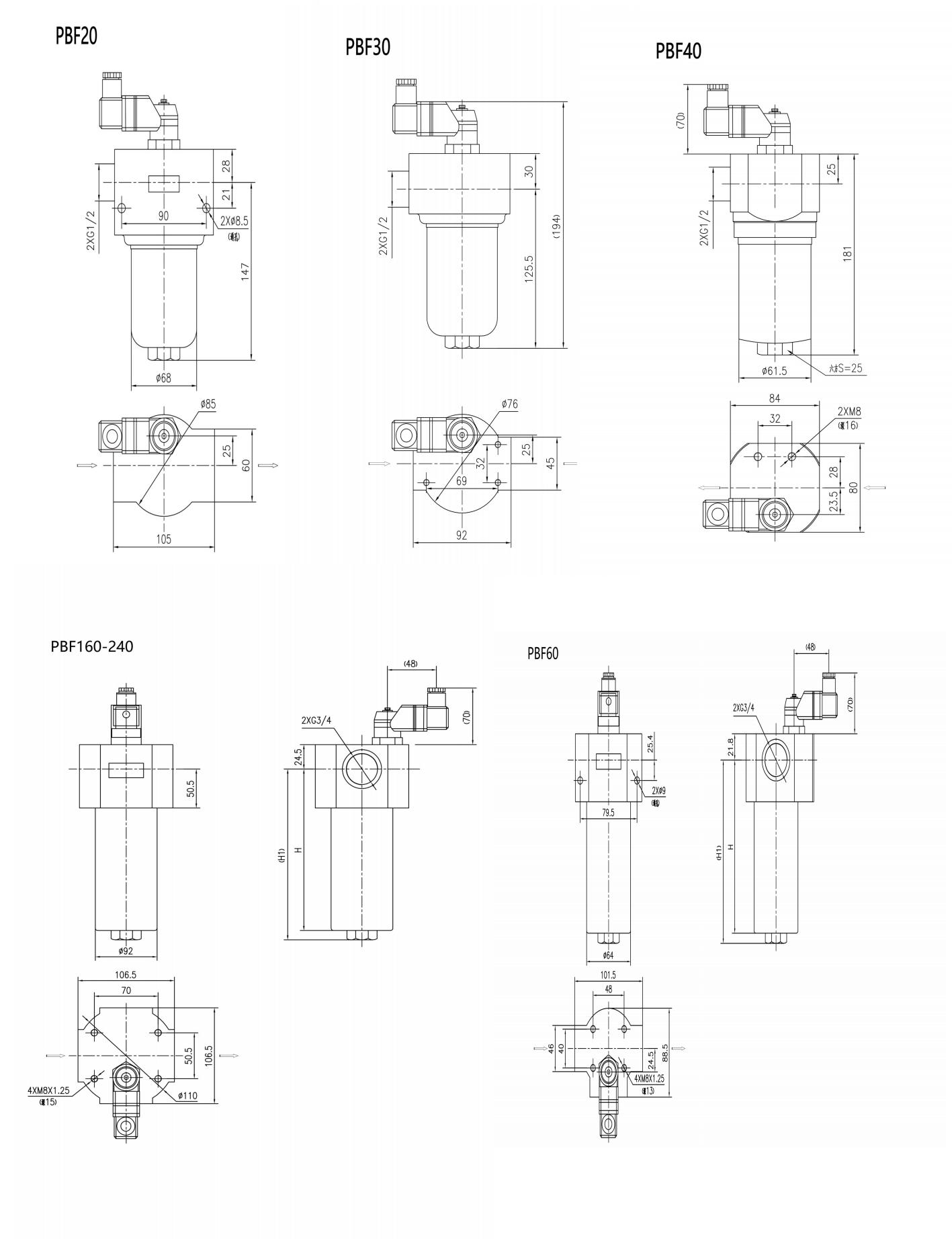

(E)Монтажный размер
