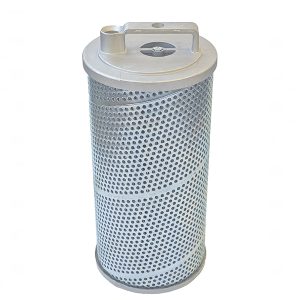

10RN Встраиваемый фильтр возврата масла
Данный фильтр предназначен для тонкой очистки в масляном баке гидравлической системы строительной техники. Он фильтрует твердые частицы в гидравлической системе, поддерживает чистоту масла, возвращаемого в бак, и обеспечивает безопасность системы.
Описание
маркер
10RN Встраиваемый фильтр возврата масла
(I) Введение
1.Данный фильтр предназначен для тонкой очистки в масляном баке гидравлической системы строительной техники. Он фильтрует твердые частицы в гидравлической системе, поддерживает чистоту масла, возвращаемого в бак, и обеспечивает безопасность системы.
2.Устанавливается на возвратном отверстии масляного бака.
3.Рабочая температура: -10~+100°C
4.Температура окружающей среды: -40~+120°C

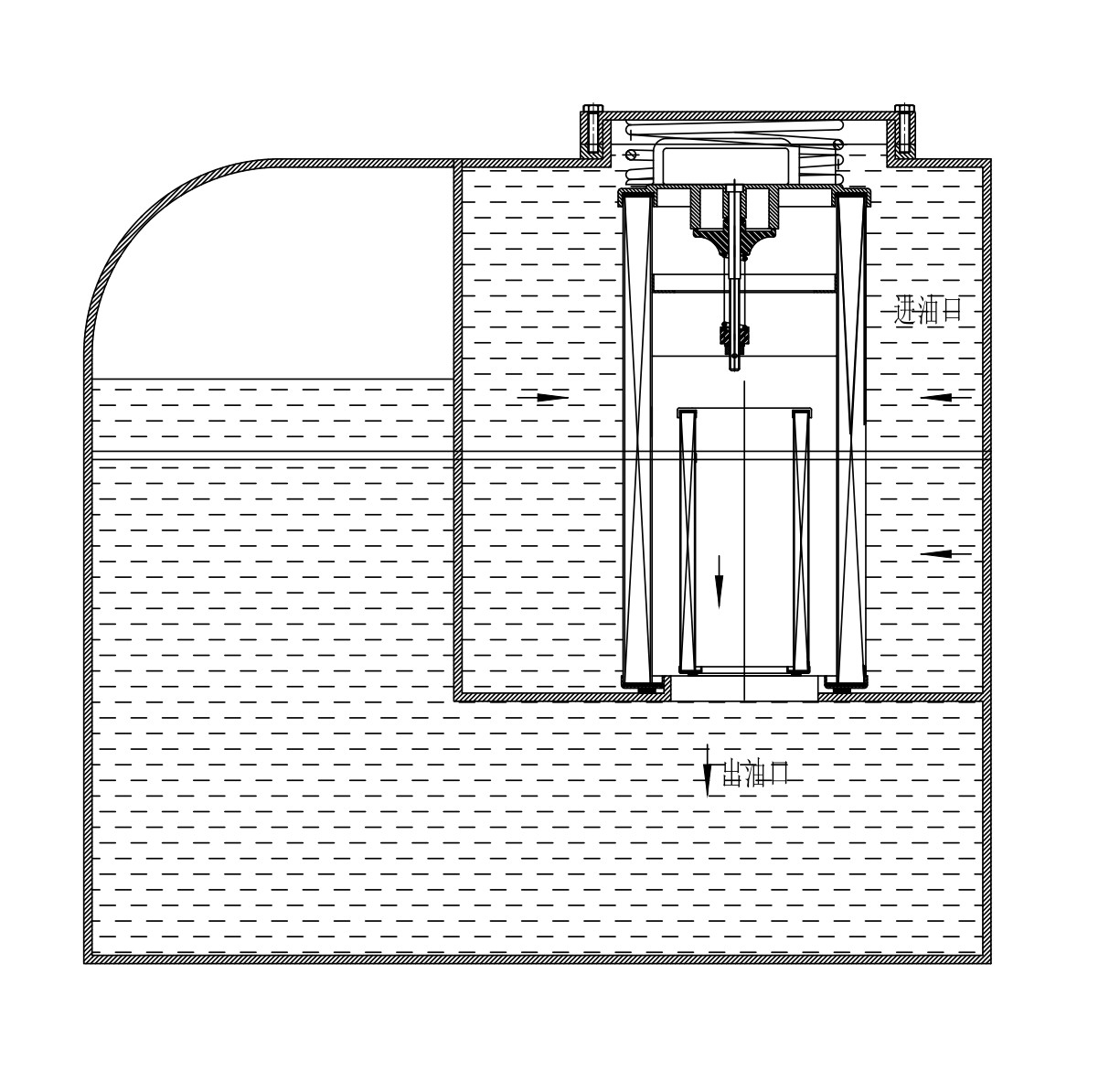

(B) Схема установки
(C) Изображение описания фильтра возврата масла 10RN
(D) Технические параметры
| Модель | Номинальный расход (л/мин) | Точность фильтрации (мкм) | Давление открытия перепускного клапана (МПа) | Номинальное давление (МПа) | Модель картриджа | Модель пружины |
| 10RN－058D | 300 | 20 | 0.30 |
1.0 |
10RNT－135116 | |
| 10RN－058EF12 | 800 | 10 | 0.30 | 10RNT－135116 | ||
| 10RN－059A | 800 | 10 | 0.25 | 10RN－059AX | 10RNT－135116 | |
| 10RN－059B | 1300 | 10 | 0.25 | 10RN－059BX | 10RNT－13585 | |
| 10RN－124A | 400 | 10 | 0.30 | 10RNT－10368 | ||
| 10RN－124C | 400 | 10 | 0.17 | 10RNT－10368 | ||
| 10RN－124D | 180 | 10 | 0.10 | 10RNT－10368 |

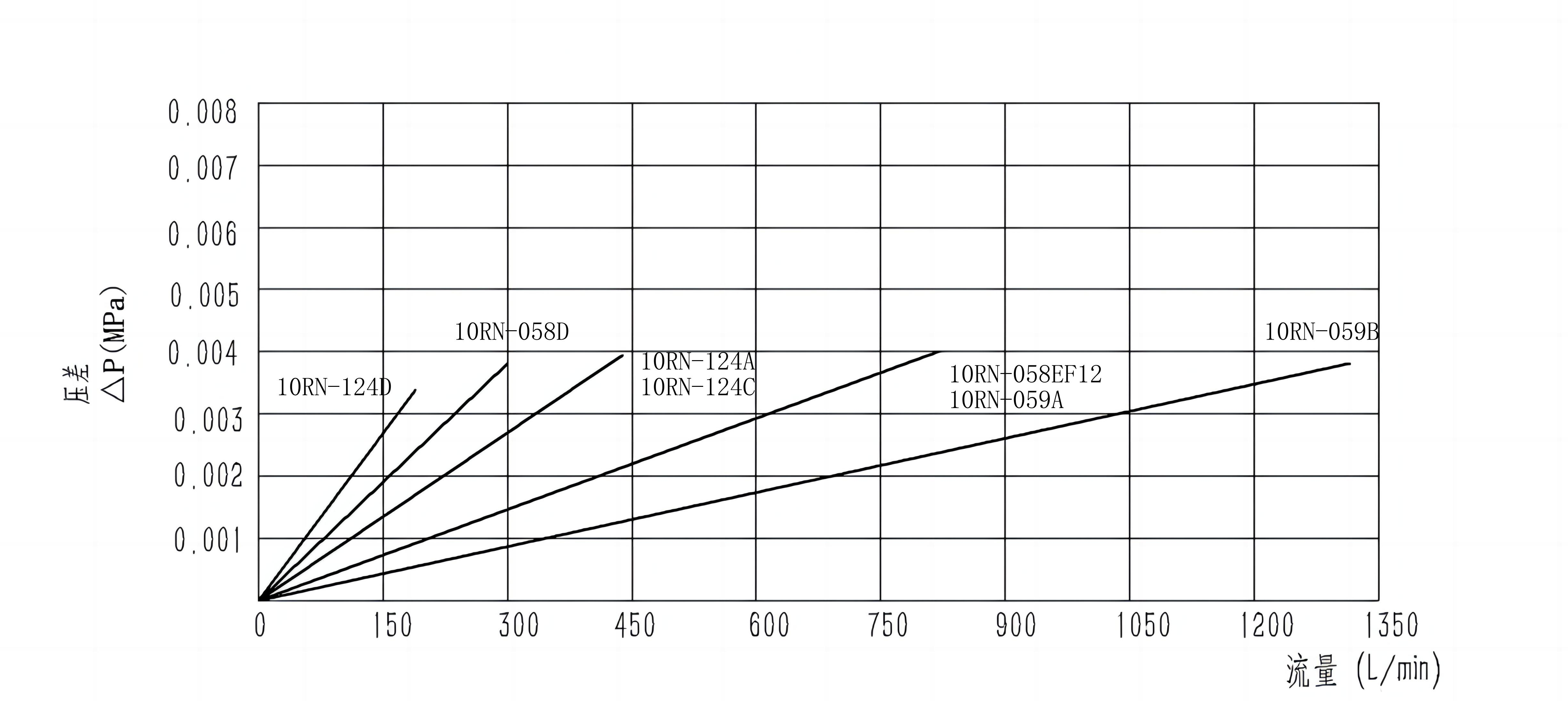

(E) Кривая расхода при перепаде давления на картридже

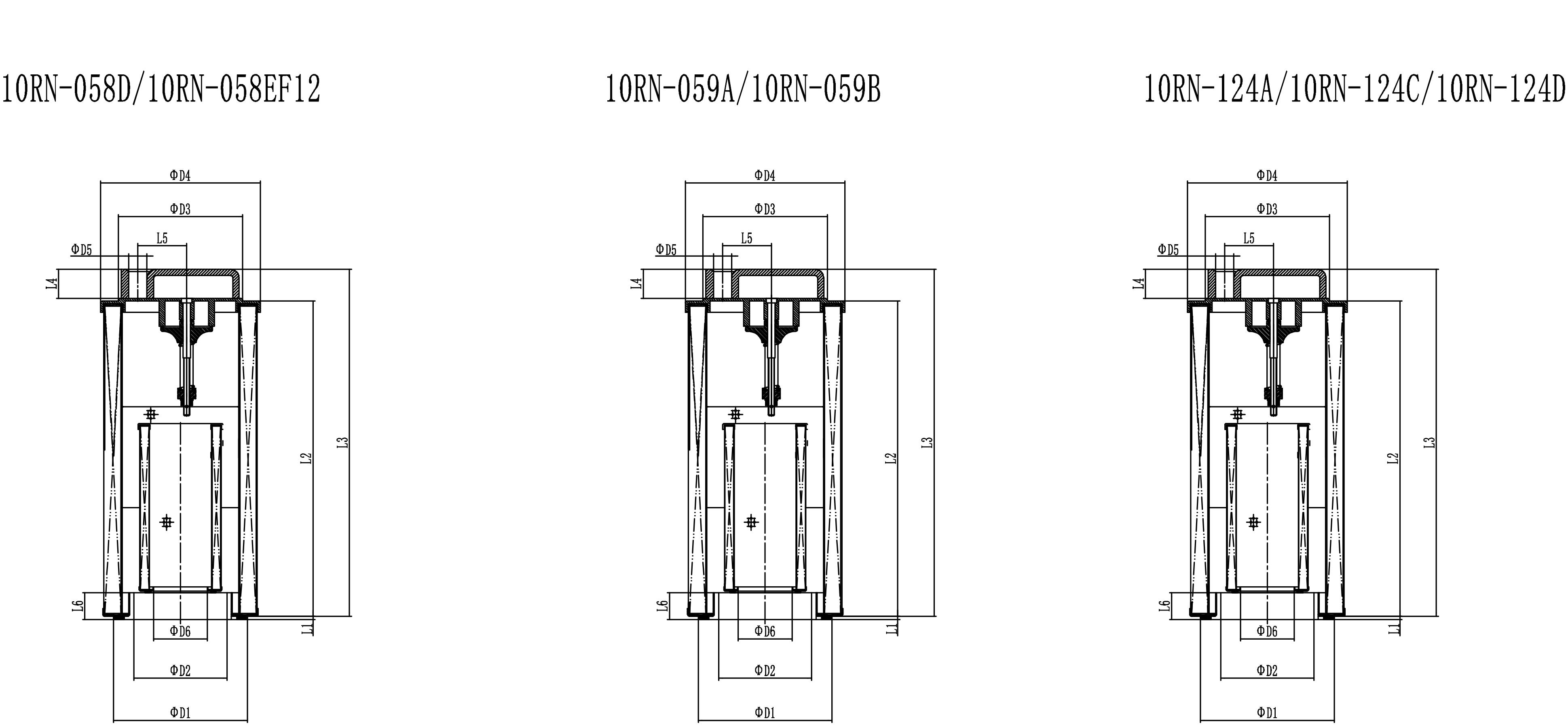

(F) Внешние размеры
| Модель | D1 | D2 | D3 | D4 | D5 | D6 | L1 | L2 | L3 | L4 | L5 | L6 |
| 10RN-058D | 130 | 98 | 120 | 154 | 18 | 75 | 2.5 | 220 | 253 | 24 | 42.5 | 20 |
| 10RN-058EF12 | 130 | 98 | 120 | 154 | 18 | 75 | 2.5 | 627 | 660 | 24 | 42.5 | 20 |
| 10RN-059A | 130 | 98 | 120 | 150 | 18 | 75 | 2.5 | 422 | 461 | 24 | 42.5 | 20 |
| 10RN-059B | 130 | 110 | 120 | 170 | 18 | 90 | 2.5 | 500 | 538.5 | 24 | 42.5 | 20 |
| 10RN-124A | 85 | 75.5 | 90.5 | 112 | 12 | 57 | 17 | 437 | 479 | 24 | 30 | 17 |
| 10RN-124C | 85 | 75.5 | 90.5 | 112 | 12 | 57 | 17 | 438 | 480 | 24 | 30 | 17 |
| 10RN-124D | 85 | 75.5 | 90.5 | 112 | 12 | 57 | 17 | 208 | 250 | 24 | 30 | 17 |

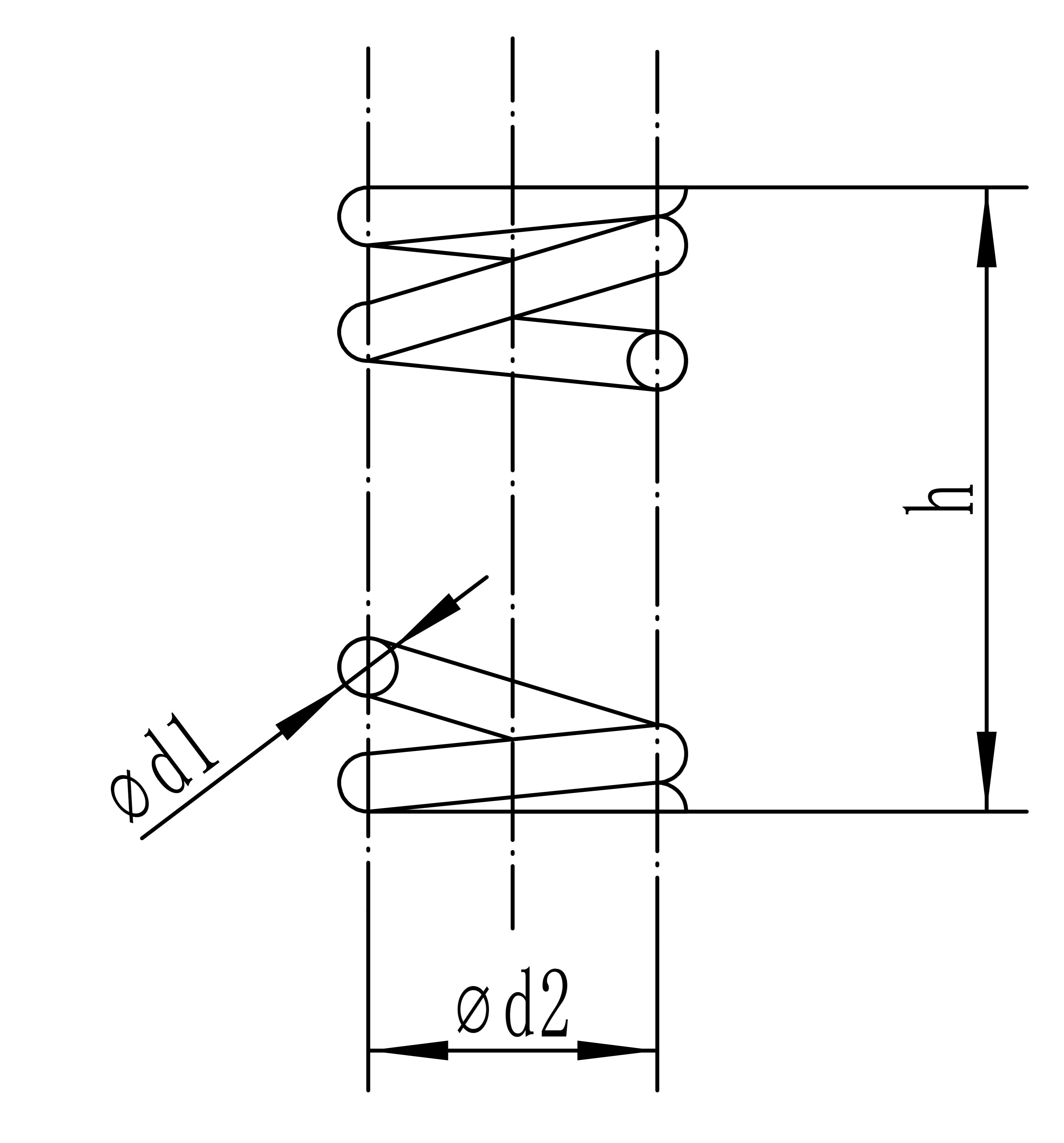

(G) Модель пружины
| Модель | d1 | d2 | h |
| 10RNT-135116 | 6.5 | 128.5 | 116 |
| 10RNT-13585 | 6.5 | 128.5 | 85 |
| 10RNT-10368 | 6.5 | 97.5 | 68 |
