RFB серии прямой назад самоуплотняющийся магнитный фильтр возврата масла
Фильтр серии RFB предназначен для тонкой очистки возвратного масла в гидравлических системах. Эффективно удаляет металлические частицы от износа компонентов и резиновые загрязнения от уплотнителей, обеспечивая чистоту масла, возвращаемого в бак.
Описание
маркер
RFB серии прямой назад самоуплотняющийся магнитный фильтр возврата масла
(A) Введение
Фильтр серии RFB предназначен для тонкой очистки возвратного масла в гидравлических системах. Эффективно удаляет металлические частицы от износа компонентов и резиновые загрязнения от уплотнителей, обеспечивая чистоту масла, возвращаемого в бак.
(B) производительность и характеристики
1.Фильтр может быть установлен непосредственно в верхней, боковой или нижней части масляного бака, при этом фильтрующая головка остается снаружи бака, а корпус погружается внутрь, что упрощает трубопроводную систему и делает компоновку более компактной.
2.Фильтр оснащен постоянными магнитами, способными улавливать ферромагнитные частицы размером более 1 микрона.
3.В конструкции предусмотрен перепускной клапан: при холодном пуске, когда из-за низкой температуры масла, пульсаций потока и других факторов перепад давления в фильтре становится слишком большим и оборудование не может работать, а также при загрязнении фильтрующего элемента, перепускной клапан, расположенный в нижней части крышки фильтра, автоматически открывается (перепад давления открытия составляет 0,4 МПа), защищая фильтрующий элемент и обеспечивая нормальную работу системы.
4.Фильтр имеет обратный клапан: при установке на боковой или нижней части бака масло не вытекает при замене фильтрующего элемента.
5.В конструкции присутствует диффузор потока, который вместе с нижней частью корпуса обеспечивает плавное поступление возвратного масла в бак, уменьшая образование пузырьков воздуха, снижая повторное попадание воздуха и ослабляя перемешивание осевших загрязнений, а при открытии перепускного клапана выполняет функцию грубой очистки.
6.Фильтр оборудован комбинированным сигнальным устройством с визуальным индикатором и электрическим датчиком, переливной трубкой и грязесборником: при постепенном загрязнении фильтрующего элемента его состояние можно наблюдать на визуальном индикаторе, одновременно может быть подключен электрический сигнализатор (порог срабатывания 0,35 МПа). В нижней части фильтрующего элемента установлены переливная трубка и грязесборник, которые удаляются вместе с фильтрующим элементом при замене, предотвращая попадание загрязнений обратно в бак.
7.Фильтрующий элемент изготовлен из стекловолокна, что обеспечивает высокую степень очистки, большую пропускную способность, малый начальный перепад давления и высокую грязеемкость, его фильтрующая способность определяется абсолютной тонкостью фильтрации с коэффициентом фильтрации β3,10,20≥200, что соответствует стандарту ISO.
8.Фильтр отличается удобством монтажа и замены фильтрующего элемента: входной патрубок имеет фланцевое соединение, для монтажа фильтрующей головки к баку пользователь может выполнить 6 фланцевых отверстий на стенке бака согласно предоставленным чертежам, а для замены фильтрующего элемента или добавления масла в бак достаточно открутить верхнюю крышку фильтра.
9.Фильтр имеет дополнительные возвратные отверстия: на боковой и верхней части фильтрующей головки расположены два малых возвратных отверстия, которые могут использоваться для возврата небольшого количества масла из системы в бак для фильтрации или для добавления небольшого количества масла в бак; при установке фильтра на боковой или нижней части бака, открыв крышки этих отверстий, можно слить загрязненное масло из фильтра, что продлевает срок службы фильтрующего элемента и способствует очистке масла.

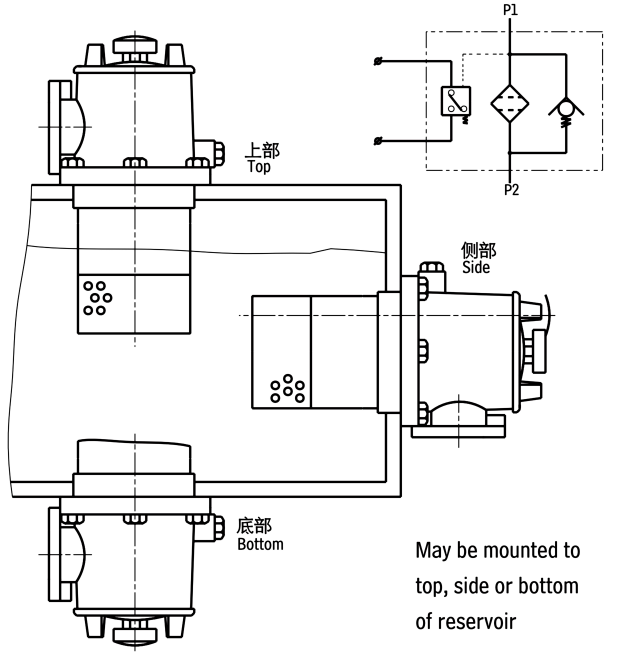

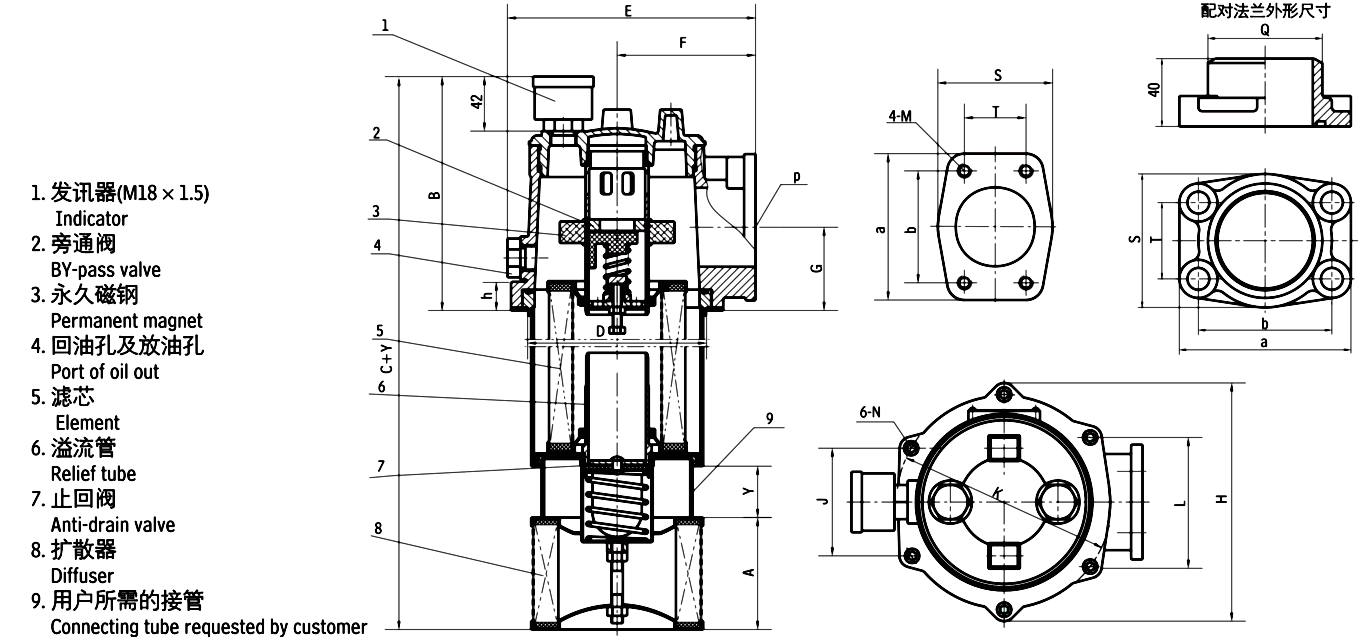

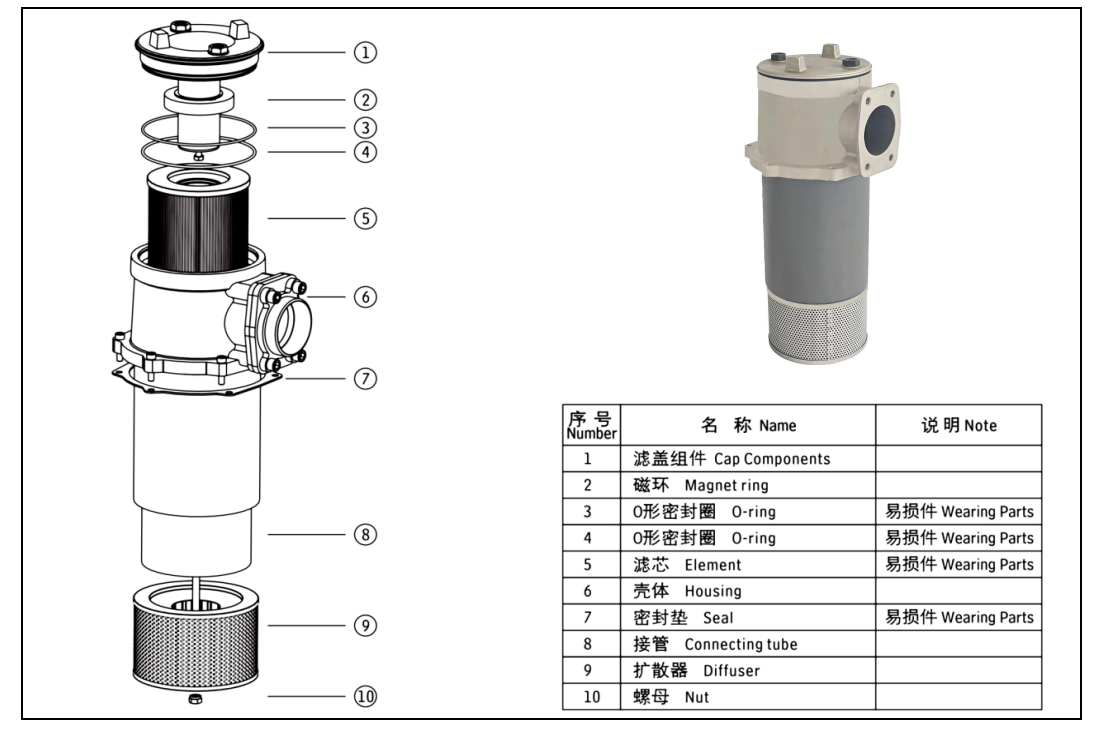

(C) Эскиз установки и описание модели
(D) Технические параметры
| Модель | Номинальная скорость потока(L/min) | Точность фильтрации Фильтрация (мкм) | Номинальное давление нагнетания (МПа) | Потеря давления (МПа) | Индикатор | Вес (кг) | Модель элемента | |||
| Начать | Максимальное + | (V) | （A） | |||||||
| RFB-25×* C Y | 25 | 1
3
5
10
20
30
|
1.6 | ≤0.075 | 0.35 | 12
24
36
220 |
2.5
2
1.5
0.25 |
4.6 | FAX-25× * | |
| RFB-40×* C Y | 40 | 4.8 | FAX-40×* | |||||||
| RFB-63×* C Y | 63 | 5.3 | FAX-63× * | |||||||
| RFB-100×* C Y | 100 | 6 | FAX-100× * | |||||||
| RFB-160×* C Y | 160 | 6.7 | FAX-160× * | |||||||
| RFB-250×* C Y | 250 | 12.3 | FAX-250× * | |||||||
| RFB-400×* C Y | 400 | 14.7 | FAX-400 × * | |||||||
| RFB-630×* C Y | 630 | 17.3 | FAX-630 × * | |||||||
| RFB-800×* C Y | 800 | 18.6 | FAX-800 x * | |||||||
| RFB-1000×* C Y | 1000 | 21.3 | FAX-1000× * | |||||||
| RFB-1300×* C Y | 1300 | 27.8 | FAX-1300× * | |||||||
Примечание: * для точности фильтрации, если используемая среда - вода - этиленгликоль, номинальный расход 160 л/мин, точность фильтрации 10 мкм, с однотипным преобразователем CYB, то номер модели фильтра - RFB-BH-160×10Y, а номер модели фильтрующего элемента - FBX-BH-160×10.
(E) Присоединительный размер
| Модель | A | B | C | D | E | F | G | H | J | K | L | N | P | M | a | b | S | T | Q | h |
| RFB-25×* C Y | 78
120 |
167
210 |
348 | Ф124 | 175 | 96.5 | 58 | 168 | 75 | Ф150 | 90 | Ф7 | Ф55 | M10 | 102 | 78 | 80 | 43 | 60 | 20 |
| RFB-40×* C Y | 374 | |||||||||||||||||||
| RFB-63×* C Y | 411 | |||||||||||||||||||
| RFB-100×* C Y | 473 | |||||||||||||||||||
| RFB-160×* C Y | 548 | |||||||||||||||||||
| RFB-250×* C Y | 558 | Ф186 | 250 | 132 | 74 | 245 | 112 | Ф225 | 132 | Ф9 | Ф80 | M12 | 140 | 106 | 110 | 62 | 90 | 22 | ||
| RFB-400×* C Y | 708 | |||||||||||||||||||
| RFB-630×* C Y | 877 | |||||||||||||||||||
| RFB-800×* C Y | 948 | |||||||||||||||||||
| RFB-1000×*C Y | 1114 | |||||||||||||||||||
| RFB-1300×*C Y | 1454 |
Примечание: Соединительный фланец для впуска масла предоставляется нашей компанией, и пользователю нужно только подготовить трубу размера ΦQ и приварить ее.
